DCC: Loconet-Stöpselbox

Hinweis: Unten befindet sich eine Aktualisierung dieser Anleitung!

Bei DCC-Betrieb mit Loconet muß an diversen Stellen im Arrangement eine Möglichkeit vorhanden sein, den Handregler (Fred) einzustöpseln. Nicht alle Module haben jedoch eingebaute Loconet-Buchsen. In solchen Fällen werden Loconet-Stöpselboxen drangeschraubt. Die Ursprungsversion (s.a. unten unter "Links") basiert auf einer Platine mit vier Modular-Einbaubuchsen. Die Stöpselbox stellt zwei Anschlüsse zur Verfügung und wird mit einer normalen einfachen Schraubzwinge ans Modul geschraubt.

Für wenig frequentierte Punkte im Arrangement reicht es aus, nur einen Anschluß zur Verfügung zu stellen. Dies erreicht man sehr einfach durch ein einfaches Brett, in dem ein Modular-1-auf-2-Verteiler eingebaut wird. Hinten wird das durchgehende Loconetkabel eingestöpselt, vorne hat man den einzelnen Anschluß für den Fred. Man kann als Grundplatte hierbei sehr einfach ein Laubsägebrett verwenden.

In dieser Anleitung soll es nun um eine Lowcost-Stöpselbuchse gehen, die ohne gedruckte Platine herstellbar ist, aber dennoch zwei Anschlüsse bereitstellt (und die auch noch sehr wenig kostet). Einziger sichtbarer Unterschied ist, daß die Zuleitungen nicht rechts und links an den Stöpselbox-Seiten einzustecken sind, sondern beide auf einer Seite (siehe hierzu auch Ausführungen unten).

Man nehme:

Zutat	Anzahl / Länge	zu bekommen im:	für:	alternativ geht auch:
Loconet-Kabel (Flaches Modularkabel 6-Adrig mit 6-poligen Modularsteckern)	1m reicht locker	Elektroladen	Verbindung der beiden 1auf2-Verteiler in der Stöpselbox	2m-Kabel, 5m-Kabel etc.
Modularstecker 6-polig	1	Elektroladen	Herstellen des kurzen Verbindungskabels in der Stöpselbox	-
6/6 Modular-Adapter 1 auf 2	2	Elektroladen	Buchsen nach außen führen	-
Klebstoff	1	Baumarkt, Bastelladen	Buchsen einkleben	Kleber für Kunststoff (Leim hält nicht!)

Utensilien:

Werkzeug	für Bauteil:	für Schritt	zur Not geht auch:

Holzbohrer ca.20mm	Schaltbox	Löcher vorbohren	10-25mm, solange die Feile noch reinpaßt und das Loch nicht zu groß wird
Flachfeile <16mm	Schaltbox	Löcher auffeilen	-
Schere	Loconetkabel	Kabel herstellen	Kneifzange, Messer, Crimpzange, ...
Modularkabel mit Stecker 6/6	Loconetkabel	Kabel herstellen	-
Modularstecker zum Aufcrimpen	Loconetkabel	Kabel herstellen	-
Crimpzange für 6er-Modularstecker	Loconetkabel	Kabel herstellen	-

Zubereitung:

Schritt	Beschreibung	Tipps
1. Löcher bohren	Man zeichnet sich grob die Position des Adapters auf der Seitenwand des Gehäuses auf. Dann bohrt man möglichst viele Löcher innerhalb des Randes.	Es ist darauf zu achten, daß die beiden 1auf2-Adapter innerhalb des Gehäuses genügend Abstand haben, um dazwischen noch das kurze Loconetkabel einzustecken! Je dichter am Rand man die Löcher bohrt, desto weniger muß man anschließend feilen.
2. Löcher auffeilen	Die Löcher werden auf ein Rechteck der Größe der breiten Seite des 1auf2-Adapters aufgefeilt.	Kann eine Weile dauern, macht keinen Spaß, ist aber auch der einzige zeitaufwendige Schritt dieser Anleitung.

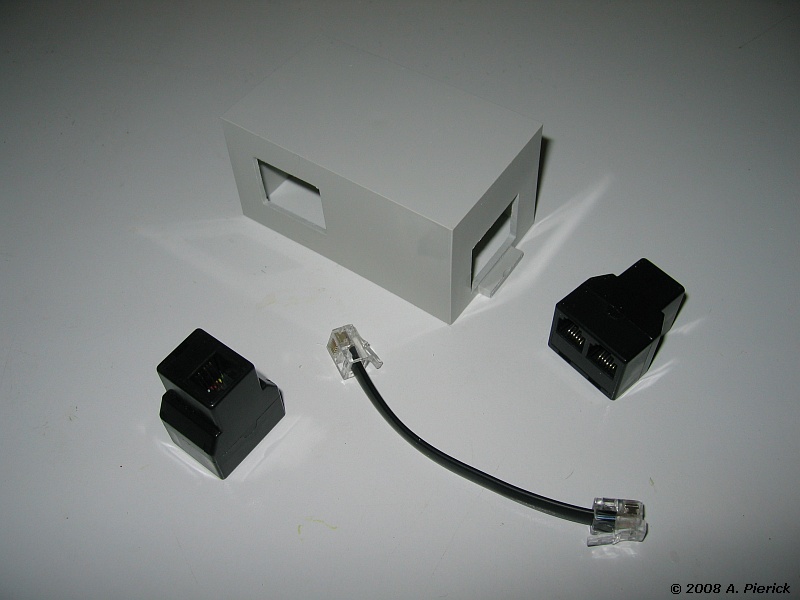

3. Kurzes Loconet-Kabel herstellen	Man schneidet ein 5-10cm langes Stück von einem 6/6-Modularkabel ab. Auf das offene Ende crimpt man mit der Crimpzange einen neuen 6/6er-Modularstecker.	Die beiden Enden müssen in gleicher Polung im Stecker stecken! Der neue Stecker ist also gegenüber dem alten um 180Grad gedreht am Kabel angebracht (siehe Bild).
4. Buchsen einkleben	Die 1auf2-Adapter werden so in die Löcher geklebt, daß ein Stück herausschaut (siehe Bild).	Wichtig! Auf die Richtung achten: Der Arretierstift des Modularsteckers soll sich oben befinden, damit man ihn beim Verlassen der Buchse gut mit dem Daumen eindrücken kann.

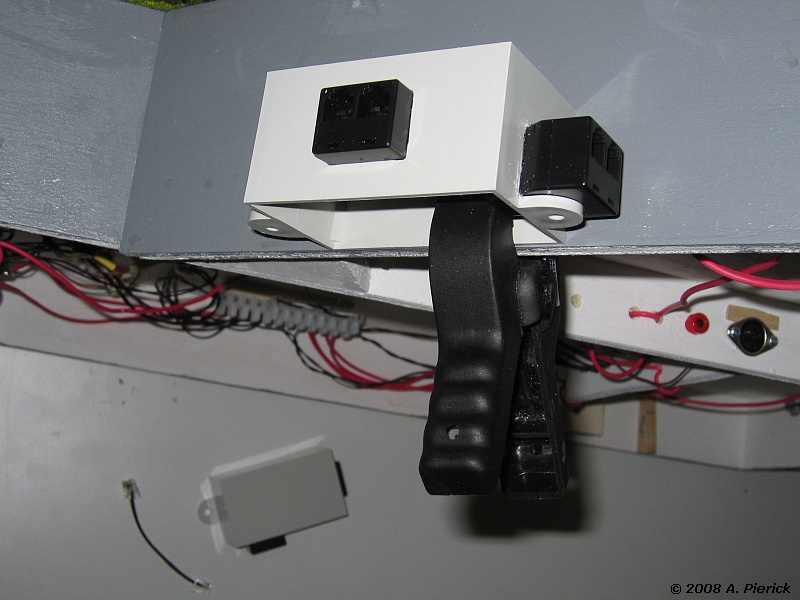

5. Kabel einstecken	Nach dem Trocknen des Klebers wird das kurze Loconetkabel eingesteckt - fertig.	Nun kann man die Loconet-Stöpselbox mit einer Schnellklemme an den Modulrand klemmen.

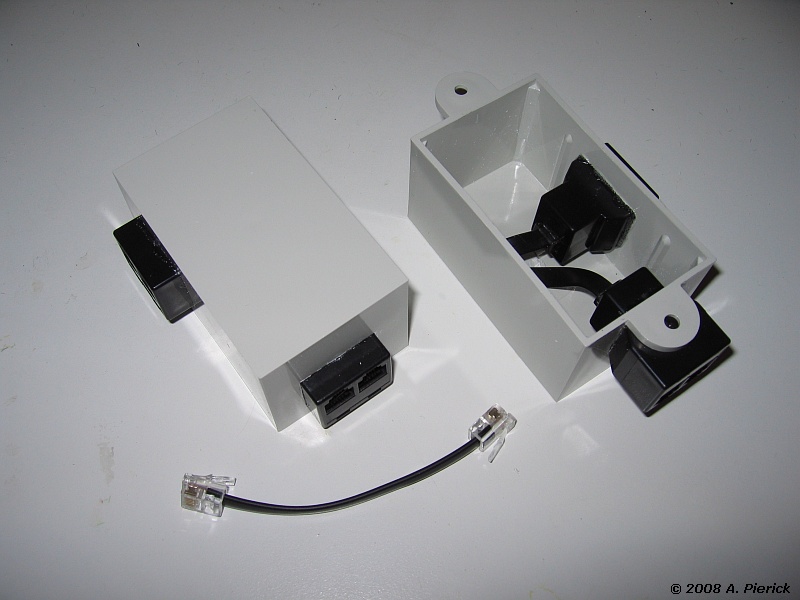

Hier nochmal das Bild mit den beiden fertigen Boxen:

Links findet sich eine Stöpselbox wie oben beschrieben. Rechts eine weitere, bei der der Zuleitungs-1auf2-Adapter weiter herausschaut. Dadurch kann man den 1auf2-Adapter zum Einstöpseln der Handregler mittig platzieren. Bei der linken Box muß dieser leicht seitlich eingebaut werden, weil sonst das Kabel nicht dazwischen paßt.

Ein Loch weniger bohen (Update 2/2010)

Da das Gefeile doch ziemlich nervig ist, habe ich mir eine Variante mit nur einem Loch in der Box ausgedacht: Der 1-auf-2-Modular-Adapter zum Weiterführen des Loconetkabels (bisher seitlich angebracht) wird einfach nach unten zeigend in eine Ecke der Box geklebt. Dies hat gleich mehrere Vorteile:

Es muß nur ein Loch gebohrt und "eckig gefeilt" werden (fette 50% Zeitersparnis!).
Die Versorgungskabel müssen im Modulverband nicht optisch störend an der Seite der Box eingestöpselt werden, sondern gelangen elegant von unten in die Box.
Der Anschluß kann etwas mittiger angebracht werden.

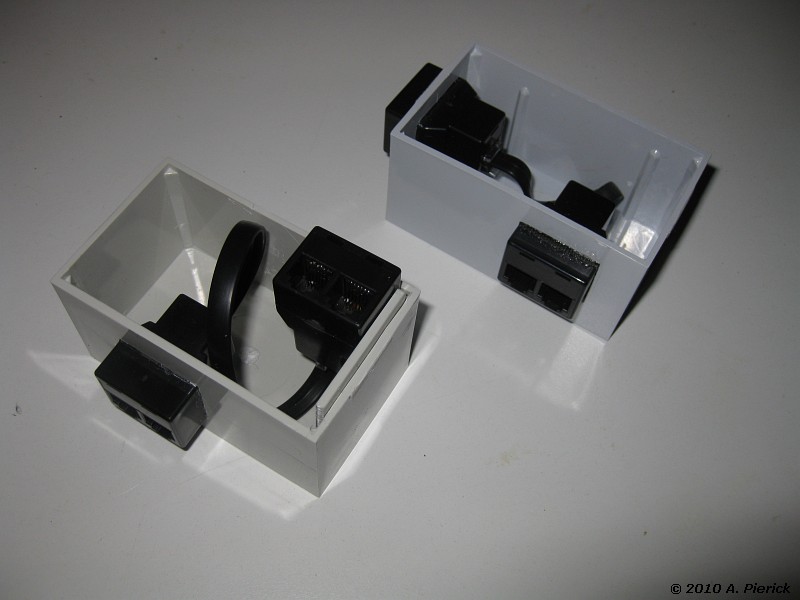

Hier ein Bild der neuen Variante (links) und der alten Variante (rechts):

Ein möglicher Nachteil könnte sein, daß ein in die Ecke geklebter 1-auf-2-Modular-Adapter nicht so gut hält, wie wenn man ihn in die Aussparung klebt. Aber mit einem anständigen Plastik- oder Alleskleber sollte das gehen. Die obige Bauanleitung kann ansonsten nach wie vor verwendet werden, es muß nur ein Loch weniger gebohrt werden.
